变电站内的电气设备分为一次设备和二次设备。下面对变电站内的主要设备进行简单的介绍。

1、一次设备

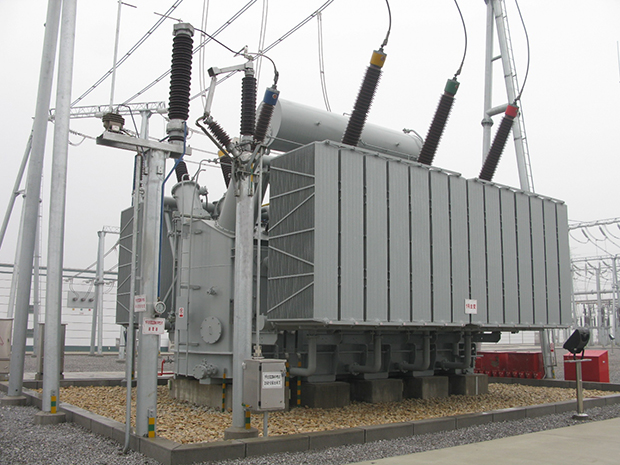

一次设备指直接生产、输送、分配和使用电能的设备，主要包括变压器、高压断路器、隔离开关、母线、避雷器、电容器、电抗器等。

2、二次设备

变电站的二次设备是指对一次设备和系统的运行工况进行测量、监视、控制和保护的设备，它主要由包括继电保护装置、自动装置、测控装置、计量装置、自动化系统以及为二次设备提供电源的直流设备。

变电站的结构设计与设备布置一般具有如下要求：

①建筑物底层的附属10 kV变电站不需分室，变压器及高低压开关柜可同层同室布置，仅需保持特定间距，具有专有建筑物的35 kV独立变电站应按照功能分层分室布置；

②变电站的室内布置应紧凑合理，便于运行人员的操作、检修、试验与巡视，开关柜安装位置应满足小通道宽度要求，并适当考虑发展及扩建要求；

③分室布置变电站应合理布置站内各功能室的位置，高压配电室与高压电容器室相邻，低压配电室与变压器室相邻，低压配电室应便于出线，控制室位置应便于运行人员的工作与管理；

④高低压配电室的设施应符合安全与防火要求，站内不允许采用可燃材料装修；

⑤高低压配电室、电容器室及变压器室的门应向外开，相邻两配电室的门应双向开启；

⑥高低压配电室、电容器室、变压器室及主控室应设置防范雨、雪、蛇、鼠等从门、窗及缆沟入室的设施
